Notice d'utilisation simplifiée
Vous pouvez télécharger la notice complète sur la page téléchargements

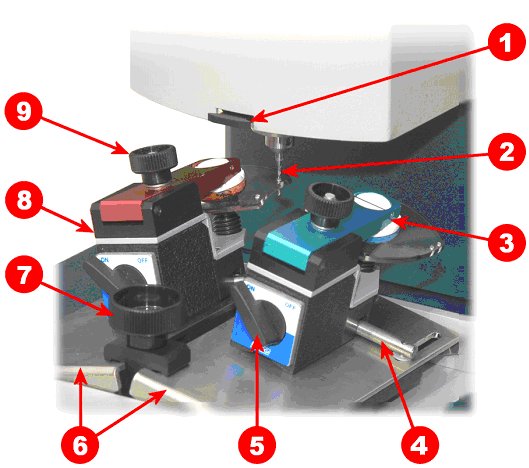

1 - La "butée de calage" sert de point origine pour les verres.
2 - Le "foret" est l'outil amovible qui perce et fraise les verres.
3 - Les "étaux" immobilisent les verres sur les blocs.
4 - Les "guides mobiles" alignent les blocs porte-verres sur les plateaux.
5 - Les "verrous magnétiques" fixent la position des blocs sur les plateaux.
6 - Les "plateaux inclinables" supportent les blocs porte-verres.
7 - La "molette d'inclinaison" règle l'angle de pente des plateaux.
8 - Les "blocs porte-verres" maintiennent les verres sur la machine.
9 - Les "molettes de serrage" ouvrent et ferment les étaux.
Le principe original de la Logic Drill considère que les perçages et crantages correspondant à une monture sont complètement indépendants de la forme des verres. Par conséquent, il est possible de percer et cranter à peu près toutes les formes de verres possibles ; seule la monture importe.
Le positionnement des verres sur le plateau de la machine se fait à la main. Le cycle de perçage-crantage est entièrement automatique.
Les étapes du processus sont les suivantes :

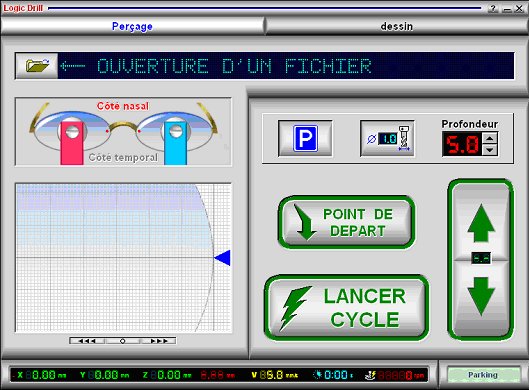

1 - Sélection du fichier. Sur l'écran Logic Drill, cliquez sur l'icône d'ouverture de fichier puis sélectionnez le fabricant et le modèle de la monture.

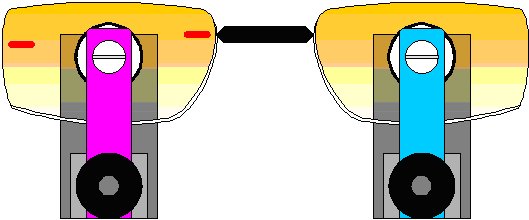

2 - Marquage du verre. Repérez la hauteur d'attache de la monture sur les côtés temporal et nasal (voir ci-après la rubrique "Origine" pour le repérage). Marquez ces deux origines Y à l'aide d'un simple trait de feutre. Le marquage d'un seul verre suffit, puisque les blocs porte-verres sont reliés entre eux et se positionnent ensemble.
3 - Montage des verres. Dévissez largement la molette de chaque étau, levez la barrette colorée et glissez le verre ventousé dans son logement. Resserrez ensuite la molette pour immobiliser le verre et posez les deux blocs porte-verres sur les plateaux inclinables, OD à gauche et OG à droite pour le cycle nasal. Tournez la molette centrale de la machine afin d'ajuster l'inclinaison des plateaux. La surface supérieure des verres doit approcher l'horizontale au centre de la machine.
4 - Positionnement des blocs porte-verres. Descendez la butée (1) de calage de la machine et déplacez les blocs de manière à faire coïncider le repère marqué au feutre et les pointes de la butée. Si le verre est bombé et donc son épaisseur de coupe inclinée au point origine, réglez la hauteur de la butée afin qu'elle affleure le bord supérieur du verre. Une fois les verres positionnés, verrouillez les blocs magnétiques pour les immobiliser.
Usinage
5 - Lancement du processus. Les verres sont calés en position sur la machine, la pointe de l'outil coïncide avec la surface supérieure des verres, la butée de calage est remontée. Il ne reste plus qu'à effectuer le travail de perçage-crantage automatique. Sur l'écran Logic Drill, cliquez sur le bouton "Lancer cycle". Le processus démarre immédiatement

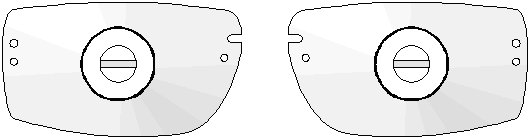

6 - Changement de côté. Une fois le cycle achevé pour les perçages côté nasal, il suffit d'intervertir les blocs sur les plateaux sans démonter les verres, OG à gauche et OD à droite, puis recommencer la séquence à l'étape n° 5 pour le côté temporal. Le logiciel anticipe la suite et fait automatiquement l'inversion à l'écran en fin de cycle. Vous pouvez toutefois vous arrêter là et démonter les verres de leurs étaux. L'opération de perçage est alors terminée pour le côté concerné.
Pour le côté temporal, la manipulation est la même que celle effectuée dans le chapitre "4"
Une centaine de dessins et symboles modifiables sont integrés dans le logiciels, en plus de vos propres créations
|
